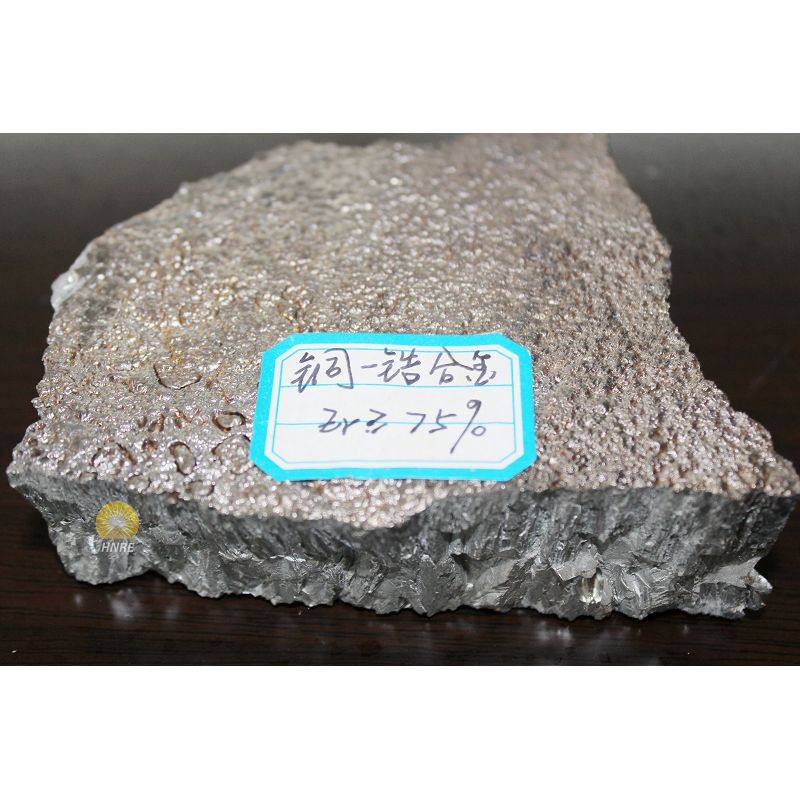

銅ジルコニウム合金

製品名: 銅ジルコニウムマスター合金

製品愛称：銅ジルコニウム合金、CuZr合金、ZrCu合金、ジルコニウム銅中間合金

CAS 番号: 該当なし

製品仕様: Zr10-80% (顧客の要件に応じてカスタマイズ可能)

製造規格: N/A

形状: 不規則なブロックまたは顧客の要求に応じて

包装: 50KG 鉄ドラムまたは顧客の要求に従って

金属銅と金属ジルコニウムを一定の割合で真空中周波炉に入れて溶解し、鋳造後冷却して成形します。

銅 - ジルコニウム母合金は、主に銅および銅合金の結晶粒微細化と不純物除去に使用されます。 黄銅に微量のジルコニウムを添加すると、黄銅の鋳造組織を効果的に改善できます。 ジルコニウムの銅への固溶度は非常に小さく、ZrCu5 または ZrCu 強化相を形成する可能性があります。 大量の強化相は、その後の核生成の質量中心となり、再結晶化と粒子の成長を妨げ、粒子を微細化する役割を果たします。 銅にジルコニウム元素を添加すると、合金の自己腐食電位が増加し、合金の耐食性の傾向が低下します。

一方、結晶粒構造は微細化され、結晶粒界が増加し、腐食の拡大速度が減少し、腐食貫通溝の形成が妨げられます。

ジルコニウムと希土類元素を含む銅合金は、高強度と導電性、良好な軟化抵抗の両方の特性を備えており、他の銅合金の高強度と高導電性という相反する欠点を克服し、強度は550MPaに達することができます、導電率は80%IACSの要件を満たし、軟化温度は450℃以上です。 Cr と Zr の析出強化効果は強力で、特に銅合金の導電率は時効後により高いレベルに回復します。 例えば、９６５度では、銅中のＺｒの最大固溶量は０．１１％～０．１５％である。 銅ジルコニウム合金は、200度以下では銅への固溶量がほぼゼロであるため、時効効果が強く、時効原理を利用した熱処理時効により強化することができます。 ジルコニウム (Zr) の添加は、マイクロアロイ化改質の役割を果たすことができます。 材料の導電率をできるだけ低下させないという前提の下で、Zrの析出強化効果を利用して、高強度と高導電率を組み合わせるという目的を達成し、銅棒の特性を向上させることができます。 Zrは銅合金に合金元素として添加されます。 固溶化処理後は過飽和固溶体が形成されます。 変形と再時効の後、細かくて大量に分散したCu3Zr（Cu5Zrともみなされる）強化相が固溶体から析出し、マトリックスがより多くの強化粒子を持ち、強度が明らかに向上し、導電性が高くなります。老化前よりも。

人気ラベル: 銅ジルコニウム合金、中国銅ジルコニウム合金メーカー、サプライヤー, 合併と買収のための希土類箔, 希土類材料の検査, 希土類製品の品質, ユーザーを保存するための希土類ターゲット, 研究機関向けの希土類箔, クリーンエネルギーのための純粋な希土類
